光伏發電·產品說明PRODUCT MANUAL

彩鋼瓦屋頂光伏支架適合于廠房或倉庫等大面積的彩鋼瓦屋頂。彩鋼瓦屋面一般分為直立鎖邊、角馳式、暗扣式、固定件連接。彩鋼板種類繁多，針對不同的彩鋼瓦屋面結構及不破壞屋面進行優化設計，把專用支座固定在彩鋼瓦上，上接鋁合金軌道用以支撐光伏組件，用專用的卡扣件將光伏組件固定在軌道上。結構簡單可靠，堅固耐用。

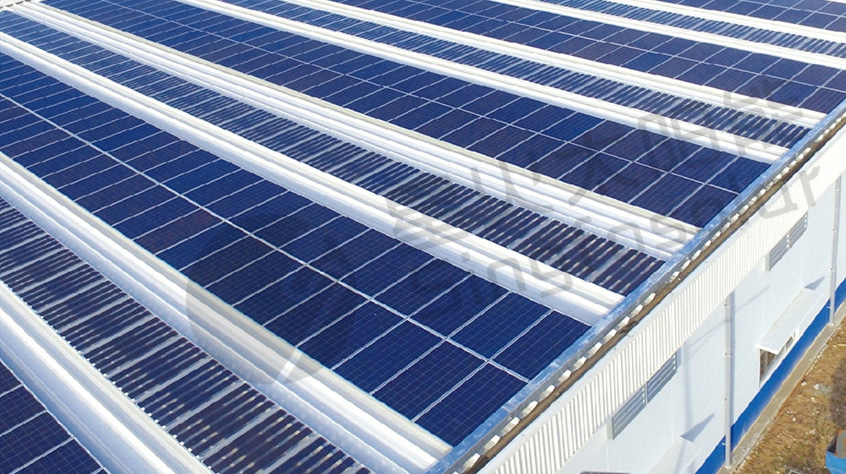

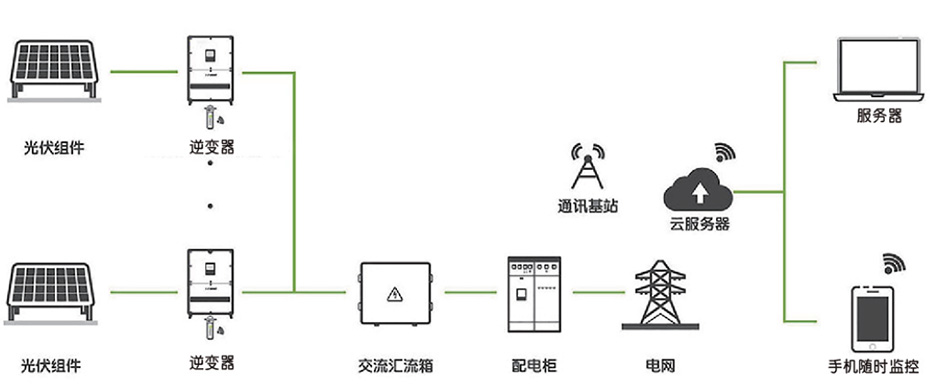

光伏發電·示意圖SCHEMATIC DIAGRAM

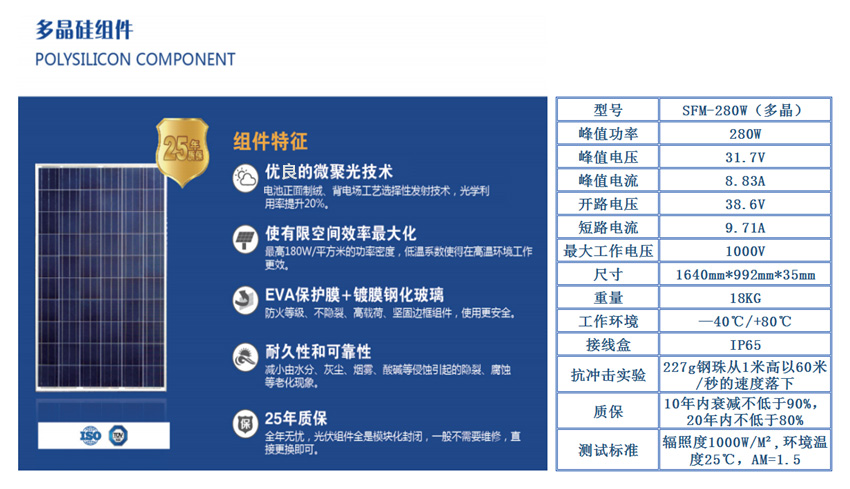

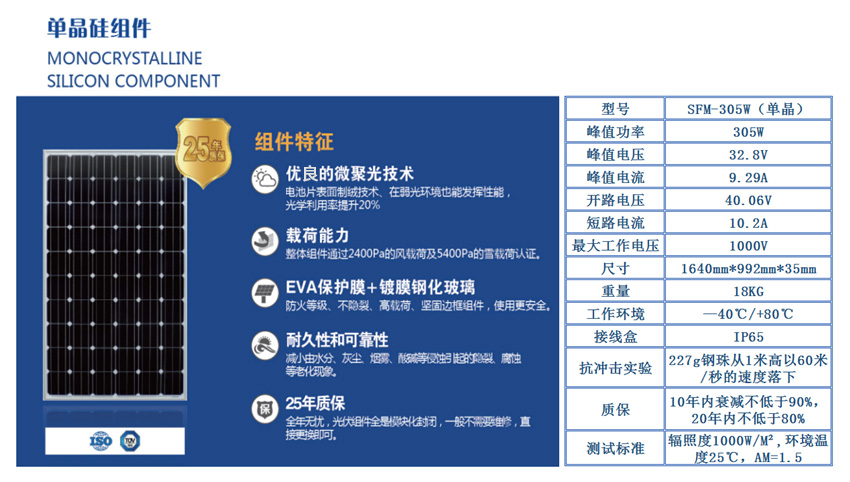

光伏發電·主要配件CORE COMPONENTS

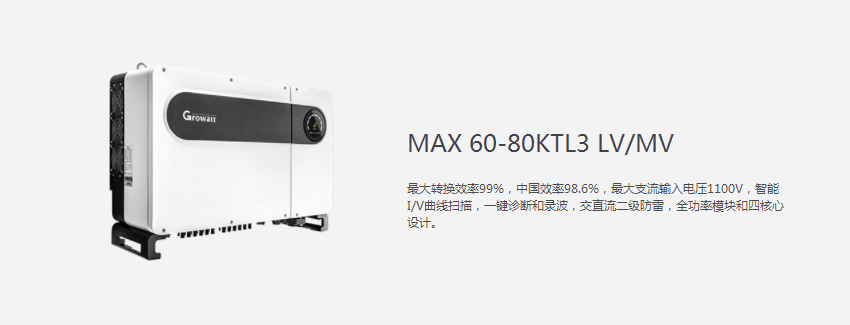

光伏發電·光伏逆變器PHOTOVOLTAIC INVERTER

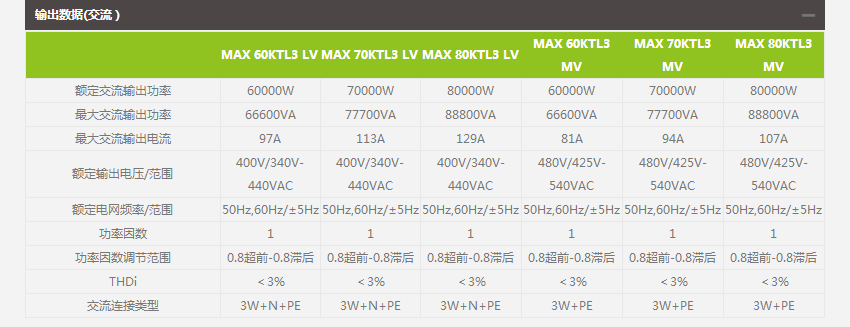

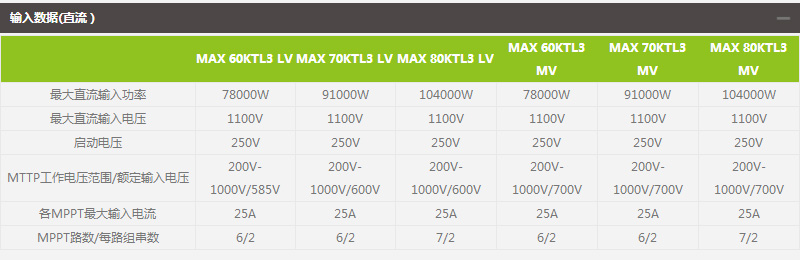

光伏發電·技術參數

TECHNICAL PARAMETERS

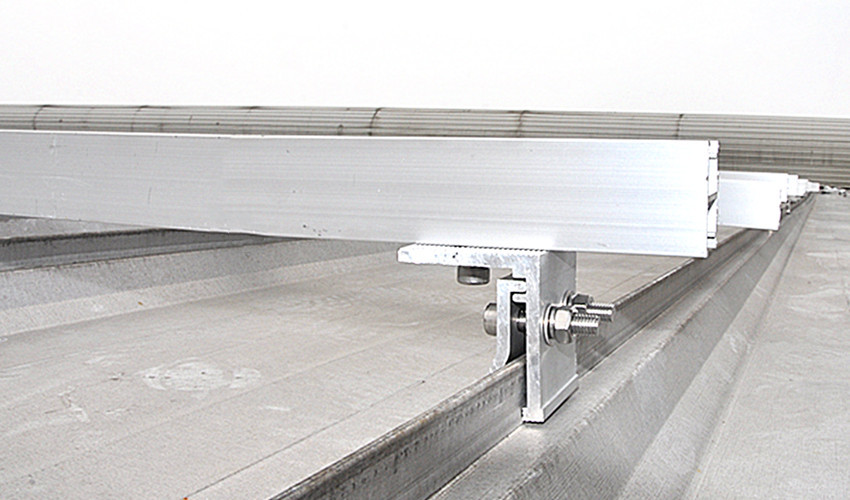

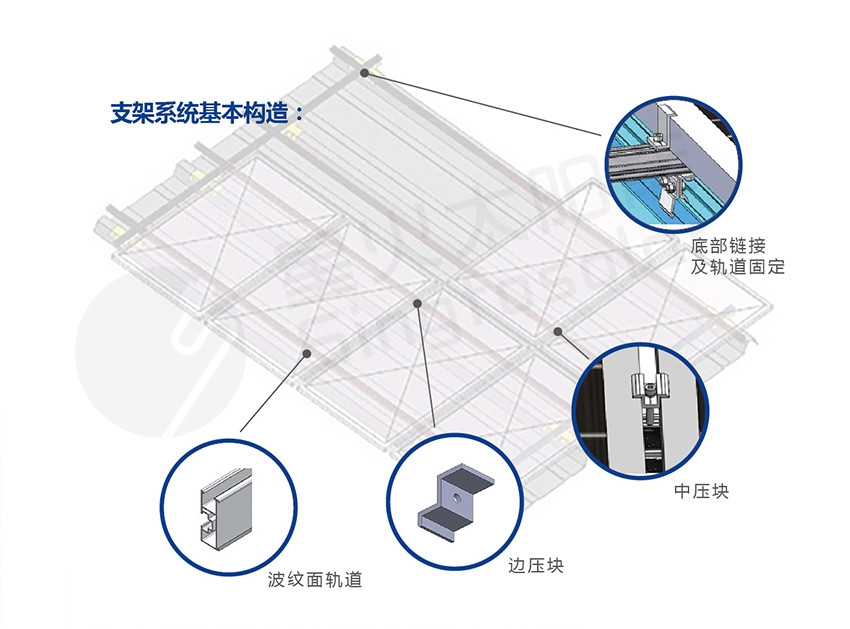

光伏發電·彩鋼瓦鋁支架COLOR STEEL TILE ALUMINUM BRACKET

光伏發電·產品特點PRODUCT FEATURES

• 產品特點：

  適用于不同規格的光伏組件，同時兼容光伏組件的不同排列的方式，可實現隨機互換；

  無需打穿屋頂結構，防漏，結構充分考慮到承重、抗風、抗震等因素，并經過嚴格的計算及測試，以保證安全可靠。抗風能力強，免維護；

  綠色環保，可循環使用。3-5年后可進行拆除，搬到新工程地點

  多數零件可進行工廠預裝，現場安裝工序少，提高現場安裝效率，為光伏工程的建設節省時間和人力成本

  零部件采用優質鋁合金組合，重量輕、強度好、耐腐蝕性高，使該產品可適用于非常惡劣的安裝環境。針對不同的彩鋼瓦屋頂架構，光伏支架系統備有各種支座，使其可廣泛適用于各種類型彩鋼屋頂?shù)陌惭b

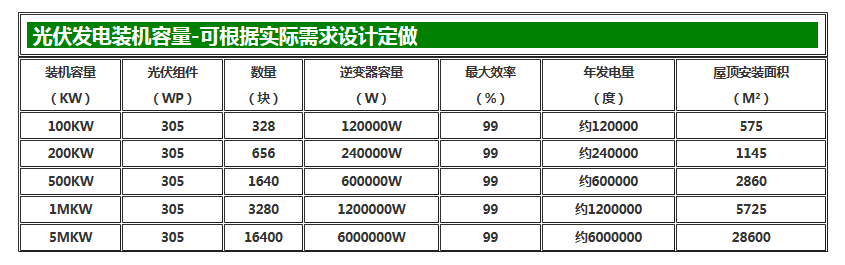

光伏發電·裝機容量CONFIGURATION TABLE
